一、概述

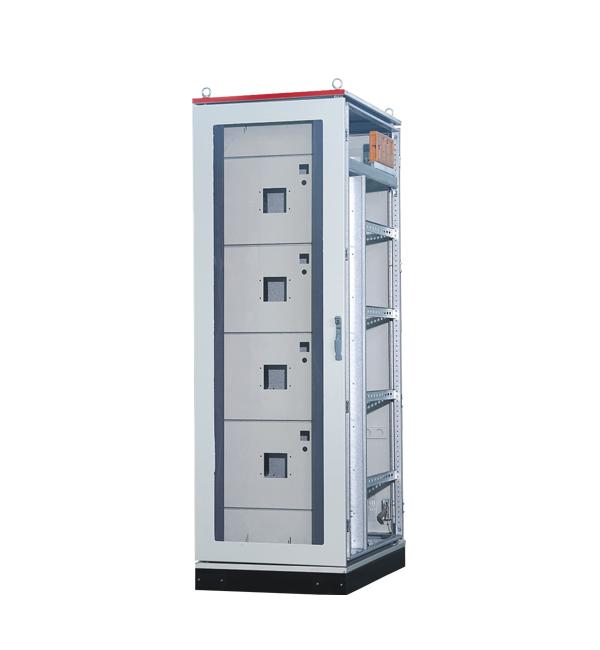

GHK固定分隔開關柜是我公司吸收國內外同類產品的精華而開發設計的產品,它適用于交流50（60）Hz，額定工作電壓690V及以下的系統，滿足各種供電、配電和電動機控制的需求。產品符合GB7251.1、GB/T23359、JB/T9661等相關標準。
二、結構說明
柜體基本結構是以M=25mm為模數安裝孔，由敷鋁鋅鋼板通過專用模具彎制而成。全部構件采用敷鋁鋅鋼板，四周的門板及側板采用表面噴涂處理。內部單元主要分隔為主母線室、電器室和電纜室，其外部特征保留Artu柜優點不變的情況下，對內部結構進行較大的調整，使整個柜體的強度有了較大的改善，其垂直母線選用了國內通用的矩形母線接線。柜體防護等級IP3X-4X。
三、主要特點
1、設計全面合理，考慮周到，可滿足多種電器元件的組裝要求，各元件形成獨立的功能單元，達到完美和諧的程度。
2、供配電可靠。功能單元采用插拔式或抽出式開關安裝，結構簡單、更換方便，互換性。
3、柜體的材料采用進口敷鋁鋅鋼板加工，具有抗氧化、抗腐蝕、防生銹，機械性能良好、模塊化設計。
4、柜體結構模塊化設計，通用化和系列化程度高，可以根據要求任意組裝成想要的隔室單元，并根據開關的變化只要調整模數位置即能達到要求。
5、全封閉式結構，內部采用模數化隔板，分隔不同功能單元，防護等級高，安全性能好。
6、接地連續性好。框架及內部的結構件采用敷鋁鋅鋼板以及表面的涂復結構件均有可靠的接地措施。
