一、概述

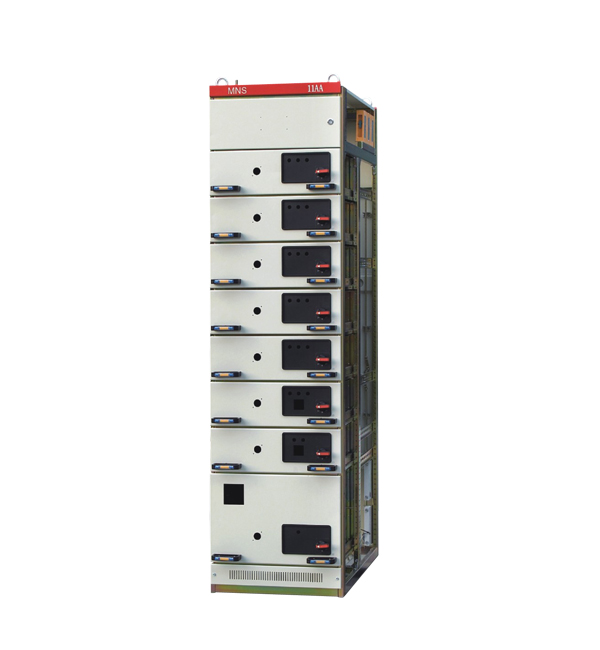

MNS改進型是在標準型的基礎上改進研制的產品。適用于交流50（60）Hz，額定工作電壓660V及以下的系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。產品符合GB7251.1、JB/T9661等相關標準。
二、結構說明
框架為C型材組合式結構，結構件都經過鍍鋅處理或敷鋁鋅板制作。通過自攻鎖緊螺釘8.8級六角螺釘緊固互相連接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架，以及母線、功能單元等零部件，組裝成一臺完整的裝置，裝置內零部件尺寸、隔室尺寸，實行模數化（模數單位E=25mm）。垂直通道及一二次接插件均改為GCK柜的形式，水平母線也可放置柜頂，頂蓋可開啟，采用后出線或側出線方式均可。在保持原有工作性能及外觀的同時，實現安全可靠，安裝、檢測、維修便捷并降低了生產成本。柜體防護等級IP3X-4X。
三、抽屜類型
抽屜類型與標準型一致。單元回路額定電流600A及以下，其中?單元抽屜最大電流可達到100A。抽屜安裝單元有效高度1800mm。相同功能單元的抽屜具有良好的互換性。抽屜進出線根據電流大小采用不同規格的后出式接插件，抽屜單元有足夠數量的二次接插件。
