一、概述

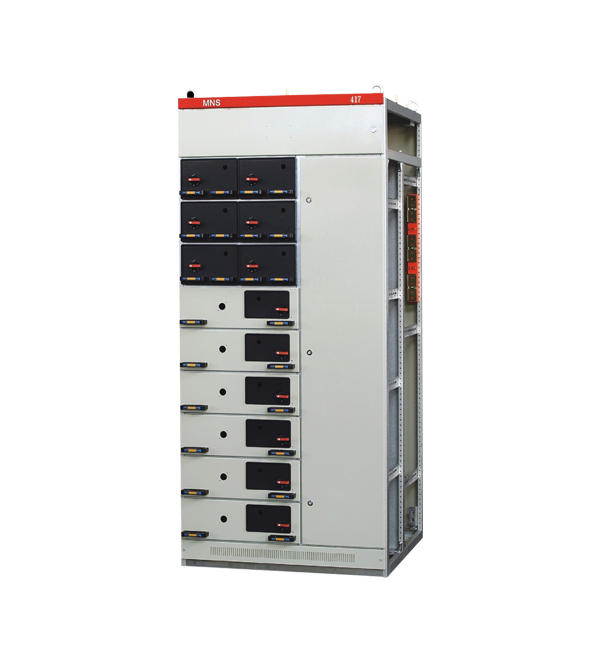

MNS標準型低壓抽出式開關柜，適用于交流50（60）Hz，額定工作電壓660V及以下的系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。除一般陸用外，經過特殊處理后還可用于海上石油鉆采平臺和核電站中。符合GB7251.1、GB/T23359、JB/T9661等相關標準。
二、結構說明
柜體基本框架為C型材組合式結構，柜架的全部結構件都經過鍍鋅處理或敷鋁鋅板制作。通過自攻鎖緊螺釘緊固互相連接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架，以及母線、功能單元等零部件，組裝成一臺完整的裝置，內零部件尺寸、隔室尺寸，全部按模數化（模數單位E=25mm）配置。抽屜單元采用高強度阻燃型工程塑料組件，有效地加強了防護安全性能，抽屜單元具有體積小、功能強、互換性高、更換維修方便、接觸可靠等特點。柜體可采用側出線，也可采用后出線方式。垂直通道采用半塊功能板方式，便于維護且降低了成本。柜體防護等級IP3X-4X。
三、抽屜類型
抽屜類型分四種標準尺寸，都是以8E（200mm）高度為基準，它們分別為8E/4、8E/2、8E、16E和24E。 單元回路額定電流400A及以下。其中8E/4和8E/2兩種抽屜的結構是用阻燃型塑料和鋁合金型材組成。四種抽屜單元可在一個柜體中作單一組裝，也可作混合組裝，功能單元隔離總高度為72E（1800mm）。
