一、概述

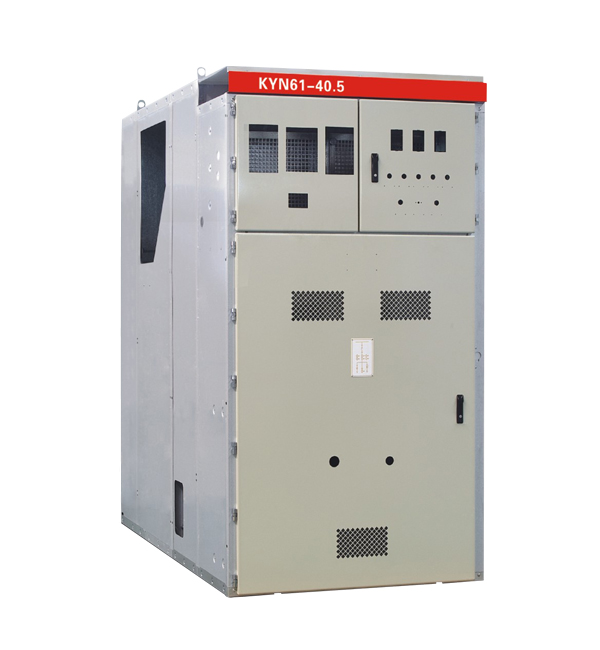

KYN61-40.5型開關柜系三相交流50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，并具有對電路實行控制、保護和監測等功能。產品符合GB3906等相關標準。
二、結構說明
整體由柜體和可抽出部分（手車）組成，柜體結構均采用敷鋁鋅鋼板或鍍鋅板用螺栓聯接而成，開關柜分隔為斷路器室、母線室、電纜室和儀表室，所有金屬構件均可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道，在電纜室內可設置10×60mm2的接地母線。
三、主要特點
1.柜體結構采用組裝式，斷路器采用手車中置式結構、體積縮小；
2.可選配：本公司真空斷路器VW1-40.5、廈門華電真空斷路器VEP-40.5，同類斷路器具有互換性；
3.配備專用可升降式轉運車，轉運車與柜體定位準確、鎖定可靠；
4.主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”聯鎖功能；
5.所有的操作均可在柜門關閉狀態下進行，保障操作人員的安全；
6.電纜室空間充裕，可連接多根電纜，并可架空出線；
7.外殼防護等級為IP3X，手車室門打開及各隔室間防護等級為IP2X；
8.材質可選用鍍鋅板或敷鋁鋅板制作。
