一、概述

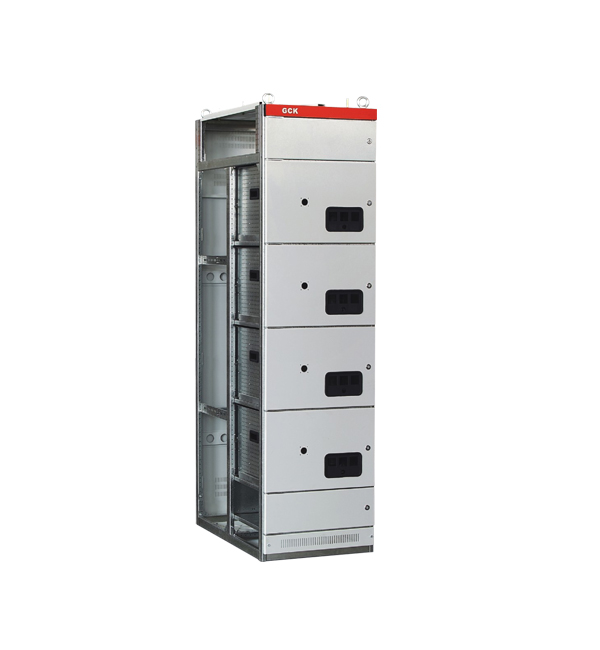

GCK低壓抽出式開關柜適用于交流50(60)Hz，額定工作電壓小于等于660V、額定電流4000A 及以下的控配電系統，作為動力配電、電動機控制及照明等配電設備。符合GB7251.1、GB/T23359、JB/T9961等相關標準。
二、結構說明
柜體為組合裝配式結構，骨架采用KB型材或KS型材組裝而成。水平母線放置柜頂，頂蓋可開啟，柜體裝有后門，采用后出線方式，安裝、維修更便捷。柜體防護等級IP3X-4X，抽屜采用開門或帶門操作方式。開門操作時抽屜采用拔把式二位置、拔把式三位置操作機構和螺旋式推進機構、帶門操作時抽屜采用CXJG型操作機構。一次插件采用新型的無活門方式，可靠性更高。單元回路額定電流600A以下，其中?單元抽屜最大電流可達到100A。
三、結構特點
1、整柜采用拼裝式組合結構，模數孔安裝，零部件通用性強、適用性好、標準化程度高。
2、柜體上部為母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證安全。
3、柜抽屜小室的門與斷路器或隔離開關的開關操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟。
4、受電開關、聯絡開關及MCC柜的抽屜具有三個位置：接通位置、試驗位置、斷開位置。
